Palans à chaîne manuels

CF Palan manuel à chaîne de service standard

La solution simple pour travailler dur.

Le CF est un exemple de simplicité dans la conception tout en ne faisant aucun compromis sur les performances. Son corps en aluminium moulé sous pression réduit le poids du palan et ne se corrode pas lorsqu'il est exposé aux éléments. De plus, le rapport d'engrenage 1:1 éprouvé en fait un palan rapide, fiable et facile à entretenir. Le CF est tout simplement le meilleur choix lorsque vous avez besoin d'un palan économique qui ne lésine pas sur la robustesse.

Boîtier léger en aluminium moulé sous pression
Le palan manuel à chaîne CF est doté d'un corps robuste en aluminium moulé sous pression, qui lui confère une résistance et une durabilité exceptionnelles.

Frein de charge fiable de type Weston
Le frein de charge de type Weston est l'une des inventions les plus importantes de l'industrie du levage. Avec deux patins de frein résistants à l'humidité et quatre surfaces de freinage, le CF vous offre une action d'arrêt positive.

Roulements pré-lubrifiés à fonctionnement doux
L'effort manuel est minimisé grâce aux roulements à billes pré-lubrifiés du CF. Les composants de la chaîne cinématique, usinés avec précision, facilitent le levage et garantissent un fonctionnement plus durable et plus souple.

MOINS DE PIÈCES POUR UNE MAINTENANCE PLUS SIMPLE
Conçu avec moins de pièces pour une maintenance simplifiée, le palan manuel à chaîne CF facilite l'inspection et le nettoyage, et permet de continuer à soulever des charges.

Arbre de pignon principal traité thermiquement
Faites face aux demandes difficiles avec un palan construit avec des pièces à haute résistance et traitées thermiquement. L'arbre du pignon principal et l'engrenage de charge du CF sont conçus pour des performances ininterrompues.

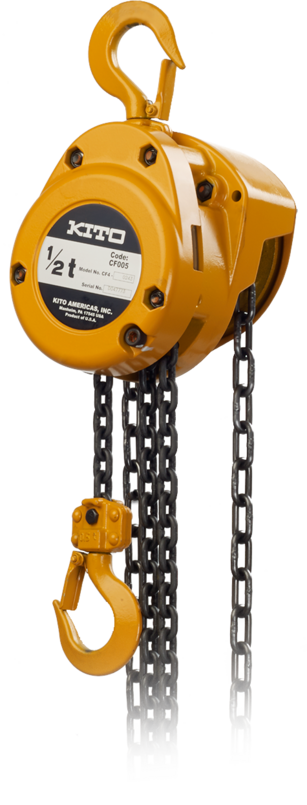

Image of 1/2 tonne CF manual chain hoist

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans à chaîne manuels

CF Palan manuel à chaîne de service standard

CAPACITÉ
  • 1/2 - 3 tonnes métriques
CONFORMITÉ
  • ANSI/ASME B30.16, "Safety Standard-Overhead Hoists (Underhung)".
  • ANSI/ASME HST-2M, "Performance Standard for Hand Chain Manually Operated Chain Hoists".
CORPS
  • Corps en aluminium moulé sous pression épais et exceptionnellement solide
  • Compact, léger et portable
  • arbre de pignon principal et engrenage de charge hautement résistants et traités thermiquement
CHAÎNE À MAIN
  • Chaîne manuelle en acier durable
CHAINE DE CHARGE
  • Qualité 100
  • Acier allié au manganèse traité thermiquement
  • guide-chaîne en acier à haute résistance aux chocs
  • Résiste à l'abrasion et à l'usure
CROCHETS
  • Les crochets en acier allié forgé et traité thermiquement sont conçus pour s'ouvrir lentement, sans se fracturer sous des charges excessives.
  • Les crochets supérieurs et inférieurs sont dotés d'un loquet robuste.
FONCTIONNEMENT
  • Actionné par une chaîne manuelle
  • Faible force de traction manuelle pour une utilisation facile
ROULEMENT
  • Roulements à billes pré-lubrifiés à fonctionnement régulier
  • Composants de la chaîne cinématique usinés avec précision
  • Roulements étanches sans entretien
ENGRENAGES
  • L'engrenage à simple réduction permet un déplacement rapide du crochet de charge
  • Traitement thermique par induction et cémentation
  • Protégés de la poussière et de l'eau
FREIN
  • Frein de charge de type Weston incorporant deux patins de frein résistants à l'humidité avec quatre surfaces de freinage
  • Fermé pour protéger de la poussière, de la pluie et de la saleté
OPTIONS
  • Chaîne nickelée pour les environnements corrosifs
  • Les longueurs de levage peuvent être personnalisées en fonction des besoins.
CONDITIONS D'UTILISATION
  • Recommandé pour -40° à +60° C

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans à chaîne manuels

CF Palan manuel à chaîne de service standard

CF
Support à crochet

Specifications

Capacity (t) Modèle Levage standard (pi) Force de tirage (main) à pleine charge (kg) Chain Pull to Lift 1m (m) Encombrement (po) Nombre de chaînes de levage Nombre de chaînes à main Poids à l'expédition (lbs) Weight per 5 ft of lift (lbs)
Hook Mount Chariot simple Chariot à engrenage
Hook Mount
0.5 CF005 8 30 19 13 16.3 17.1 1 2 22 5
1 CF010 8 36 31 14.5 18.9 18.9 1 2 31 6
1.5 CF015 8 42 41 17.5 22.8 22.8 1 2 42 7
2 CF020 10 40 63 20 25.6 25.6 2 2 51 9
3 CF030 10 46 81 23 29.5 29.5 2 2 60 11

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans à chaîne manuels

CF Palan manuel à chaîne de service standard

CF
Support à crochet

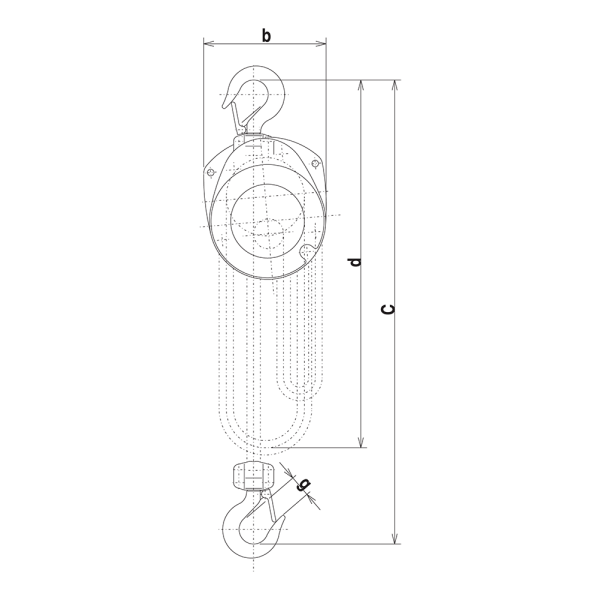

½ à 1½ tonnes métriques

1 load chain fall, 2 hand chain falls; *For informational purposes only, contact Kito for dimensional drawing

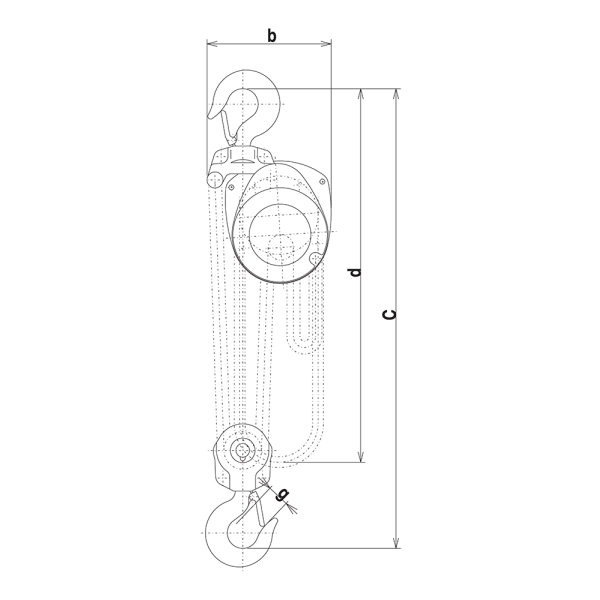

2 à 3 tonnes métriques

2 load chain falls, 2 hand chain falls; *For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacity (t) Modèle Headroom C (in) b d (ft) g
0.5 CF005 12.8 150 10 28
1 CF010 14.6 175 10 28
1.5 CF015 17.3 203 10 33
2 CF020 20.1 204 10 36
3 CF030 23.2 239 10 43
