Chariots électriques

MR2 Chariot motorisé triphasé

Pour du travail en douceur.

Comment transporter cinq tonnes d’un bout à l’autre d’un plancher d’usine de manière sécuritaire et facile ? C’est simple : ajoutez un chariot motorisé MR2 à votre palan électrique ER2 de Kito et vous augmenterez la productivité tout en minimisant les mouvements indésirés, de façon à diriger facilement votre charge. En choisissant un modèle ajustable à deux vitesses doté d’un entraînement à fréquence variable, vous pourrez régler vos préférences de vitesse afin d’assurer des démarrages et des arrêts en douceur à chaque fois.

Suspension facilement accessible
Sur la plupart des modèles, vous pouvez passer rapidement d’un montage sur crochet à un montage sur axe pour installation sur chariot. Les tiges de suspension externes du chariot MR2 vous permettent de faire des modifications rapides au besoin.


Chariots ajustables à deux vitesses
Le mécanisme de transmission à fréquence variable facilite le mouvement de déplacement et le contrôle de la charge. Le mécanisme programmable du chariot MR2 permet des démarrages et des arrêts graduels de manière à réduire les mouvements non désirés lors des déplacements.

Système innovateur de rouleaux de guidage latéraux
Le chariot motorisé MR2 est conçu pour se déplacer en douceur le long de la poutre grâce à un système innovateur de rouleaux latéraux qui aident à contrôler le mouvement de la charge et assurent une trajectoire droite lors des déplacements.

Arrêts de chute et butoirs en caoutchouc
Les arrêts de chute et les butoirs en caoutchouc améliorent la sécurité de l’opérateur et protègent l’équipement contre les chocs.

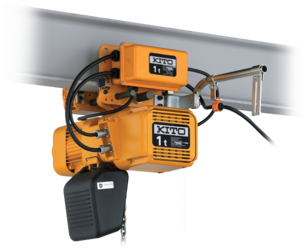

Image of Kito's MR2 three phase electric trolley paired with Kito's ER2 three phase electric chain hoist

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

CAPACITÉ
  • Une vitesse : 1/8 à 20 tonnes métriques
  • Deux vitesses : 1/8 à 20 tonnes métriques
NORMES
  • Conditions de fonctionnement : -20 °C à +40 °C
  • Humidité : 85 % ou moins
STRUCTURE
  • Structure : Plaques latérales en acier et boîtier de moteur et aluminium
  • Profil : Compact et de faible hauteur.
ENGRENAGES
  • Conception : Engrenages de précision en acier allié durable chauffé par induction
ROUES
  • Conception : Roues profilées s’adaptant aux poutres à semelles plates ou inclinées.
  • Rouleaux de guidage latéraux : Quatre rouleaux sur roulements à billes assurant un déplacement en douceur du chariot et réduisant l’usure des roues et de la poutre.
BOITIER DE COMMANDE ERGONOMIQUE
  • Conception : Plastique résistant aux chocs et serre-câbles moulés évitant les bris lorsqu’on tire sur le câble
Protection contre le milieu ambiant : IP65 étanche à la poussière et à l’eau
FONCTIONNEMENT
  • Boitier de commande suspendu : Une vitesse : 2 boutons (contact momentané) Deux vitesses : 2 boutons (contact momentané) avec interrupteur d’urgence (contact maintenu)
  • Bras de support pour câble : « Barre de remorquage » pratique pour soutenir et guider le système d’alimentation et de câblage.
ARRÊTS DE CHUTE
  • Arrêts de chute intégrés pour une sécurité accrue.
ROULEMENTS
  • Conception : Roulements à billes scellés en acier
FREIN
  • Conception : Frein rotor extrêmement fiable et durable avec contrôle précis de la charge lors de la décélération.
MOTEUR
  • Design : Sous boîtier, non ventilé, avec protection thermique
Phases : Trois
  • Cycle de service : Une vitesse – 30 min ; deux vitesses – 30/10 min avec variateur de fréquence (VF)
  • Tension : 208-230/460/575-3-60 (les modèles à deux vitesses ne sont pas reconnectables)
COMMANDES
  • Conception : Situées sur un panneau électrique central
  • Tension de la commande : 110 V
  • Câbles : À fiches de connexion faciles à utiliser
  • Entretien : Compteur d’heures
  • VF : Variateur de fréquence ajustable à deux vitesses dans le boîtier
PROTECTION CONTRE LES SURCOURSES
  • Butoirs de caoutchouc : Fournis de série comme protection contre les chocs
OPTIONS
  • Axe de suspension allongé pour poutres à semelles larges

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Chariot à une vitesse se connectant à un palan à vitesse unique - 220V, 440V, 575V
Chariots motorisés

Specifications

Capacité Modèle Vitesse de déplacement (pi/min) Rayon de braquage minimum (mm) Puissance du moteur en c.v. Aile de poutre standard (po) Poids à l'expédition (lbs)
Standard Extension W30
1 MR2010L 40 800 0.54 2.25 - 6" 6 - 12" 74
1 MR2010S 80 800 0.54 2.25 - 6" 6 - 12" 74
2 MR2020L 40 800 0.54 3.25 - 7" 7 - 12" 100
2 MR2020S 80 800 0.54 3.25 - 7" 7 - 12" 100
3 MR2030L 40 1000 0.54 3.25 - 7" 7 - 12" 123
3 MR2030S 80 1000 0.54 3.25 - 7" 7 - 12" 123
5 MR2050L 40 1800 1.0 4-7" 7 - 12" 183
5 MR2050S 80 1800 1.0 4-7" 7 - 12" 183
10 MR2100L 40 2500 1.0 5.9 - 8.7" 8.7 -12" 400
20 MR2200L 40 --- 1.0 x 2 5.9 - 8.7" 8.7 - 12" 760

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Chariot à une vitesse se connectant à un palan à vitesse unique - 220V, 440V, 575V
Chariots motorisés

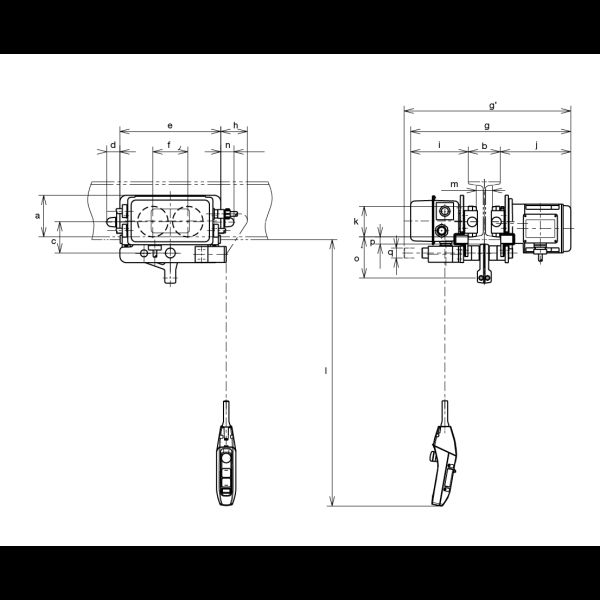

MR2 1 tonne single speed line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacité Modèle a b c d e f g h i j k L m n p q
1 MR2010L 130 58 - 153 98 41 315 109 552 (max) 83 179 220 95 3000 B - 50 41 22 31
1 MR2010S 130 58 - 153 98 41 315 109 552 (max) 83 179 220 95 3000 B - 50 41 22 31
2 MR2020L 125 82 - 178 115 46 325 118 562 (max) 76 184 225 110 3000 B - 55 46 27 36
2 MR2020S 125 82 - 178 115 46 325 118 562 (max) 76 184 225 110 3000 B - 55 46 27 36
3 MR2030L 131 82 - 178 131 51 340 132 589 (max) 70 186 226 125 3000 B - 60 51 29 43
3 MR2030S 131 82 - 178 131 51 340 132 589 (max) 70 186 226 125 3000 B - 60 51 29 43
5 MR2050L 145 100 - 178 156 51 400 150 651 (max) 56 192 281 140 3000 B - 81 51 44 54
5 MR2050S 145 100 - 178 156 51 400 150 651 (max) 56 192 281 140 3000 B - 81 51 44 54
10 MR2100L 166 150 - 220 240 41 610 191 727 (max) --- 223 284 175 3000 B - 88 41 77 70

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Chariot à deux vitesses - 220V, 440V
Chariots motorisés

Specifications

Capacité Modèle Vitesse de déplacement (pi/min) Rayon de braquage minimum (mm) Puissance du moteur en c.v. Aile de poutre standard (po) Poids à l'expédition (lbs)
Standard Extension W20 Extension W30
1/8 MR2001IS_ 80/13 800 0.54 2.25-5" 5 - 8" 2.25-12" 66
¼ MR2003IS_ 80/13 800 0.54 2.25-5" 5 - 8" 2.25-12" 66
½ MR2005IS_ 80/13 800 0.54 2.25-5" 5 - 8" 2.25-12" 66
1 MR2010IS_ 80/13 800 0.54 2.25-5" 5 - 8" 2.25-12" 66
1½ MR2015IS_ 80/13 800 0.54 3.25-6" ---- 3.25-12" 84
2 MR2020IS_ 80/13 800 0.54 3.25-6" ---- 3.25-12" 84
2½ MR2025IS_ 80/13 1000 0.54 3.25-6" ---- 3.25-12" 103
3 MR2030IS_ 80/13 1000 0.54 3.25-6" ---- 3.25-12" 103
5 MR2050IS_ 80/13 1800 1.0 4-7" ---- 4-12" 156

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Chariot à deux vitesses - 220V, 440V
Chariots motorisés

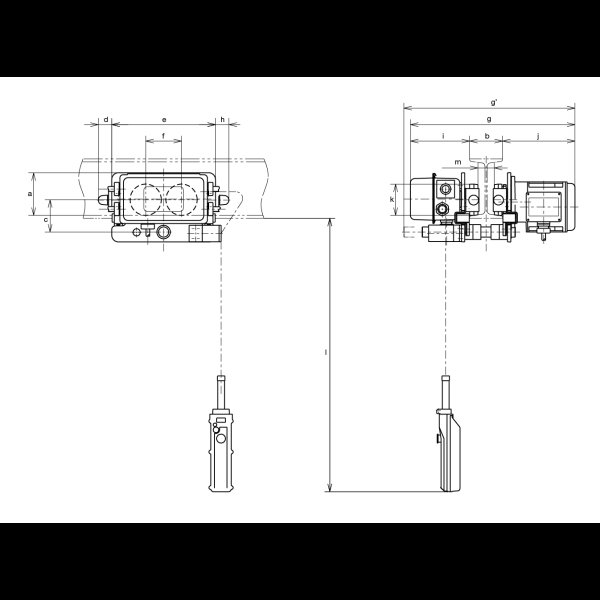

MR2 1 tonne dual speed VFD line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacité Modèle a b e f g i j k L m
1/8 MR2001IS_ 130 305 315 109 704 179 220 95 4500 B - 50
¼ MR2003IS_ 130 305 315 109 704 179 220 95 4500 B - 50
½ MR2005IS_ 130 305 315 109 704 179 220 95 4500 B - 50
1 MR2010IS_ 130 305 315 109 704 179 220 95 4500 B - 50
1½ MR2015IS_ 125 305 325 118 714 184 225 110 4500 B - 55
2 MR2020IS_ 125 305 325 118 714 184 225 110 4500 B - 55
2½ MR2025IS_ 145 305 400 150 778 192 281 140 4500 B - 81
3 MR2030IS_ 145 305 400 150 778 192 281 140 4500 B - 81
5 MR2050IS_

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Chariot à vitesse unique se connectant à un palan à deux vitesses - 220V, 440V, 575V
Chariots motorisés

Specifications

Capacité Modèle Vitesse de déplacement (pi/min) Rayon de braquage minimum (mm) Puissance du moteur en c.v. Aile de poutre standard (po) Poids à l'expédition (lbs)
Standard Extension W20 Extension W30
1/8 MR2001L_D 40 800 0.54 2.25-5" 5"-8" 8 - 12" 66
¼ MR2003L_D 40 800 0.54 2.25-5" 5"-8" 8 - 12" 66
½ MR2005L_D 40 800 0.54 2.25-5" --- 6 - 12" 66
1 MR2010L_D 40 800 0.54 2.25-5" --- 6 - 12" 66
1½ MR2015L_D 40 1000 0.54 3.25-6" --- 6 - 12" 84
2 MR2020L_D 40 1000 0.54 3.25-6" --- 6 - 12" 84
2½ MR2025L_D 40 1000 0.54 3.25-6" --- 7 - 12" 103
3 MR2030L_D 40 1000 0.54 3.25-6" --- 7 - 12" 103
5 MR2050L_D 40 1800 1.0 4-7" 156

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Chariot à vitesse unique se connectant à un palan à deux vitesses - 220V, 440V, 575V
Chariots motorisés

MR2 1 tonne single speed line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacité Modèle a b c d e f g h i j k l m n p q
1/8 MR2001L_D 130 58 - 153 98 41 315 109 552 (max) 83 179 220 95 3000 B - 50 41 22 31
¼ MR2003L_D 130 58 - 153 98 41 315 109 552 (max) 83 179 220 95 3000 B - 50 41 22 31
½ MR2005L_D 125 82 - 178 115 46 325 118 562 (max) 76 184 225 110 3000 B - 55 46 27 36
1 MR2010L_D 125 82 - 178 115 46 325 118 562 (max) 76 184 225 110 3000 B - 55 46 27 36
1½ MR2015L_D 131 82 - 178 131 51 340 132 589 (max) 70 186 226 125 3000 B - 60 51 29 43
2 MR2020L_D 131 82 - 178 131 51 340 132 589 (max) 70 186 226 125 3000 B - 60 51 29 43
2½ MR2025L_D 145 100 - 178 156 51 400 150 651 (max) 56 192 281 140 3000 B - 81 51 44 54
3 MR2030L_D 145 100 - 178 156 51 400 150 651 (max) 56 192 281 140 3000 B - 81 51 44 54
5 MR2050L_D

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Palan à deux vitesses - 575V
Chariots motorisés

Specifications

Capacité Modèle Vitesse de déplacement (pi/min) Rayon de braquage minimum (mm) Puissance du moteur en c.v. Aile de poutre standard (po) Poids à l'expédition (lbs)
Standrad Extension W20 Extension W30
1/8 MR2001SD5 80/20 800 0.4/0.1 2.25 - 5" 5 - 8" 8 - 12" 75
¼ MR2003SD5 80/20 800 0.4/0.1 2.25 - 5" 5 - 8" 8 - 12" 75
½ MR2005SD5 80/20 800 0.4/0.1 2.25 - 5" 5 - 8" 8 - 12" 75
1 MR2010SD5 80/20 800 0.4/0.1 2.25 - 5" 5 - 8" 8 - 12" 75
1½ MR2015SD5 80/20 800 0.4/0.1 3.25 - 6" --- 6 - 12" 92
2 MR2020SD5 80/20 800 0.4/0.1 3.25 - 6" --- 6 - 12" 92
2½ MR2025SD5 80/20 1000 0.9/0.2 3.25 - 6" --- 6 - 12" 110
3 MR2030SD5 80/20 1000 0.9/0.2 3.25 - 6" --- 6 - 12" 110
5 MR2050SD5 80/20 1800 0.9/0.2 4 - 7" --- 7 - 12" 165

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Chariots électriques

MR2 Chariot motorisé triphasé

Palan à deux vitesses - 575V
Chariots motorisés

MR Line Drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacité Modèle a b c d e f g g' h i j k l m
1/8 MR2001SD5 130 58 - 127 98 41 315 109 526 526 41 179 220 95 --- B - 50
¼ MR2003SD5 130 58 - 127 98 41 315 109 526 526 41 179 220 95 --- B - 50
½ MR2005SD5 130 58 - 127 98 41 315 109 526 526 41 179 220 95 --- B - 50
1 MR2010SD5 130 58 - 127 98 41 315 109 526 526 41 179 220 95 --- B - 50
1½ MR2015SD5 130 58 - 127 98 41 315 109 526 526 41 179 220 95 --- B - 50
2 MR2020SD5 130 58 - 127 98 41 315 109 526 526 41 179 220 95 --- B - 50
2½ MR2025SD5 131 82 - 153 131 --- 340 132 612 612 --- 185 274 125 3000 B - 60
3 MR2030SD5 131 82 - 153 131 --- 340 132 612 612 --- 185 274 125 3000 B - 60
5 MR2050SD5 131 82 - 153 131 --- 340 132 612 612 --- 185 274 125 3000 B - 60
