Palans pneumatiques

TCL Palan pneumatique sans lubrification

Puissance et respect de l’environnement.

Les palans pneumatiques de la Série TCL peuvent fonctionner sans lubrification de l’alimentation d’air, évitant ainsi toute présence de vapeur d’huile issue de l’échappement d’air dans le milieu ambiant. L’utilisation du palan TCL est recommandée dans les secteurs où les vapeurs d’huile ne peuvent être tolérées, comme dans les industries des aliments, des produits chimiques ou des produits pharmaceutiques.

Sans lubrifiant
Fonctionnant sans lubrification, ce palan convient aux applications spécifiques où il est nécessaire d’assurer un environnement propre.

Cycle de service continu
Faites fonctionner le palan en continu sans vous soucier des dommages causés par un trop grand nombre de démarrages par heure, et effectuez le travail selon l’échéancier prévu.

Vitesses élevées et contrôle de précision Hautes vitesses et contrôle de précision
En assurant un levage rapide et un contrôle de positionnement précis (moteur à palettes sur ressorts), le TCL vous vient en aide lorsque l’efficacité de production est critique. Les vitesses sont réglables selon vos besoins.

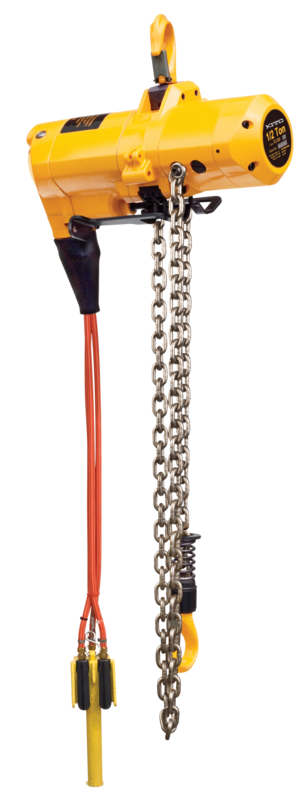

Image of Kito's TCL lubrication free air hoist

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCL Palan pneumatique sans lubrification

CAPACITÉ
  • 1/4, 1/2 et 1 tonne
NORMES
  • ASME B30.16
OPTIONS
  • Montage sur chariot manuel ou à engrenage
  • Contenant à chaîne
BOÎTIER
  • Boîtier compact et léger en fonte d’aluminium
CONTRÔLES
  • Disponible avec boîtier de commande ou cordon
  • Mouvements de positionnement très précis en montée comme en descente, même à basse vitesse
  • Vis de réglage de vitesse externe
ENGRENAGES
  • Engrenages planétaires à 3 étapes
SYSTÈME DE CHAÎNE
  • Chaîne nickelée résistante à la corrosion
  • Guide-chaîne en acier
CROCHETS
  • Crochets forgés en acier au carbone conçus pour s’ouvrir graduellement sans se briser sous une charge excessive
  • Les deux crochets pivotent sur 360°
  • Crochets de suspension et de levage équipés de linguets à ressort ultrarobustes
FONCTIONNEMENT
  • Disponible avec boîtier de commande ou cordon
  • Contrôle exceptionnel des mouvements de positionnement grâce à la conception avec moteur à palettes à ressort
  • Les palettes à ressort assurent une étanchéité constante contre la paroi du cylindre
  • Silencieux Scotch-Brite avec trou fileté pour le tuyau qui permet d’évacuer les gaz d’échappement loin du palan
FREIN
  • Frein à disque à réglage automatique avec sécurité intégrée
MOTEUR
  • Moteur à palettes à ressort
  • Alimentation en air : 60-90 psi
  • Filtre à air 5 microns ou plus fin
  • Contrôle de vitesse variable sur toute la gamme
CONDITIONS DE FONCTIONNEMENT
  • -10 °C à +60 °C

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCL Palan pneumatique sans lubrification

TCL Contrôle du cordon
Support à crochet

Specifications

Capacity Modèle Maximum Speed - 90 PSI (ft/min) Nombre de chaînes de levage Levage max (pi) Poids à l'expédition (lbs) Weight per 5 ft of Lift (lbs)
Haut Bas Chaîne PB
w/Load sans charge w/Load sans charge
1/4 TCL250C 85 151 144 105 1 131 --- 44 3
1/2 TCL500C 43 79 79 53 1 131 --- 44 3
1 TCL1000C2 21 39 39 26 2 66 --- 58 6
3 TCL3000C 10 24 22 14 1 125 --- 223 11.5
6 TCL6000C 4.9 12 11 7.2 2 62 --- 293 23

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCL Palan pneumatique sans lubrification

TCL Contrôle du cordon
Support à crochet

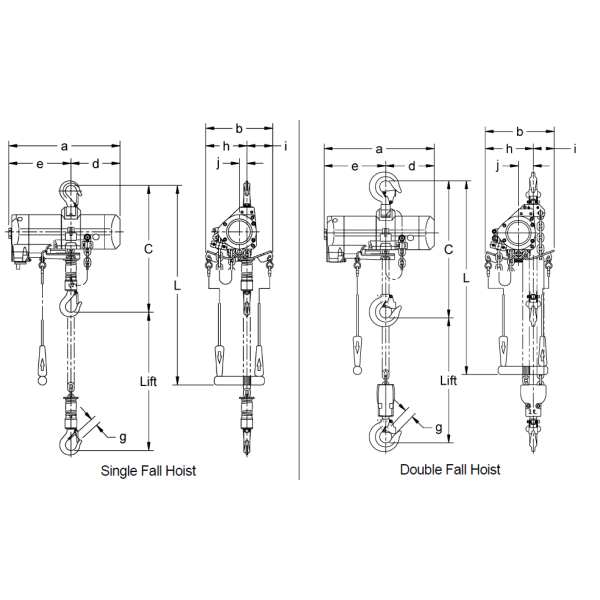

TCL C line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacity Modèle Headroom C (in) a (in) b (in) d (in) e (in) g (in) h (in) i (in) j (in)
1/4 TCL250C 16.3 14.4 8.7 6.4 8.0 1.0 5.3 3.3 1.0
1/2 TCL500C 16.3 14.4 8.7 6.4 8.0 1.0 5.3 3.3 1.0
1 TCL1000C2 18.0 14.4 8.7 6.4 8.0 1.1 6.3 2.7 1.9
3 TCL3000C 21.1 22.7 12.3 10.4 12.2 1.3 7.4 4.9 1.3
6 TCL6000C 30.3 22.7 14.6 10.4 12.2 1.7 9.6 5.0 3.5

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCL Palan pneumatique sans lubrification

TCL Boîtier de commande
Support à crochet

Specifications

Capacity Modèle Maximum Speed - 90 PSI (ft/min) Nombre de chaînes de levage Levage max (pi) Poids à l'expédition (lbs) Weight per 5 ft of Lift (lbs)
Haut Bas Chaîne PB
w/Load sans charge w/Load sans charge
1/4 TCL250P 85 151 144 105 1 131 30 46 3
1/2 TCL500P 43 79 79 53 1 131 30 46 3
1 TCL1000P2 21 39 39 26 2 66 30 60 6
3 TCL3000P 10 24 22 14 1 125 30 225 11.5
6 TCL6000P 4.9 12 11 7.2 2 62 30 295 23

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCL Palan pneumatique sans lubrification

TCL Boîtier de commande
Support à crochet

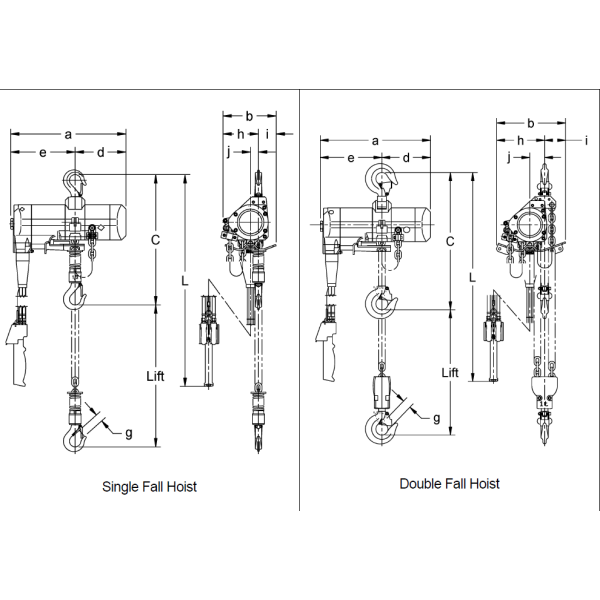

TCL line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacity Modèle Headroom C (in) a (in) b (in) d (in) e (in) g (in) h (in) i (in) j (in)
1/4 TCL250P 16.3 14.4 6.6 6.4 8.0 1.0 4.4 2.2 1.0
1/2 TCL500P 16.3 14.4 6.6 6.4 8.0 1.0 4.4 2.2 1.0
1 TCL1000P2 18.0 14.4 9.0 6.4 8.0 1.1 6.3 2.7 1.9
3 TCL3000P 21.1 22.7 12.3 10.4 12.2 1.3 7.4 4.9 1.3
6 TCL6000P 30.3 22.7 14.6 10.4 12.2 1.7 9.6 5.0 3.5
